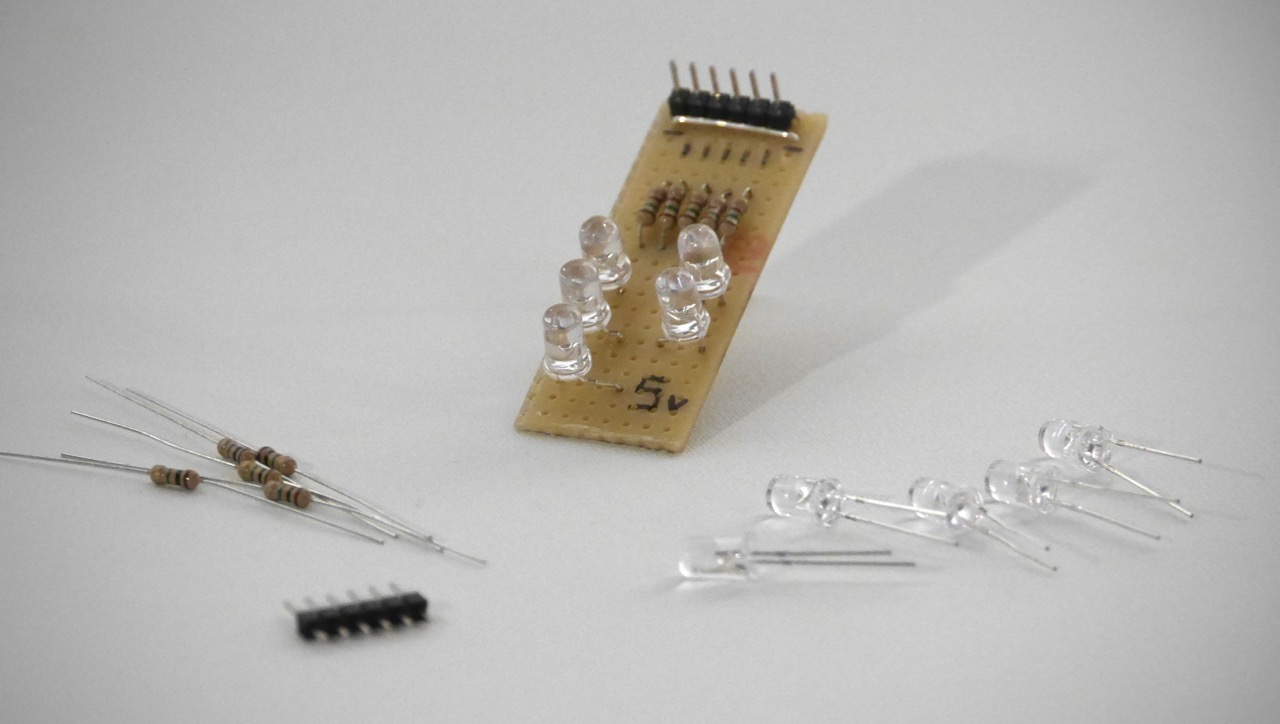

Projekt 1 - Ampel

Ich habe die Ampel als erstes Projekt ausgewählt da man sehr einfach und schnell zu einem Ziel kommt. Sie ist sehr einfach zu bauen.

Was lernst du?
Warum brauchen LEDs Widerstände?
Wieviel Spannung braucht eine LED?
Was ist eine gute Lötstelle?
Was ist eine Platine?

Bauplan / Bauanleitung

Mit diesem Bauplan können wir ganz einfach eine kleine Schaltung bauen.

1. Schritt
Zuerst müssen wir uns um die Platine kümmern. Unter den Widerständen muss das Metall ein kleines bisschen duchgeschnitten werden damit der Widerstand überhapt etwas bringt, sonst fließt der Strom ja direkt durch das Kupfer auf der Platine (= Leiterbahn).

2. Schritt (2 Lötstellen)
Zunächst wird die Brücke, die die beiden äußeren Leiterbahnen verbindet eingebaut. Auf dieser Brücke wird hinterher der Pluspol angeschlossen.

3. Schritt (6 Lötstellen)
Jetzt wird die Steckleiste eingebaut. Sie dient der Messung und Ansteuerung der Bauteile.

4. Schritt (10 Lötstellen)
Die 150 Ohm-Widerstände werden als Vorwiederstände für die LEDs genutzt. Sie werden jetzt eingebaut. Wenn man keine Widerstände nimmt, fließt zuviel Strom durch die LEDs und sie sind flott kaputt.

5. Schritt (10 Lötstellen)
Die LEDs sind Halbleiter und damit ganz schön empfindlich, desswegen werden sie immer zuletzt eingebaut. Achte darauf, dass der lägere Kontakt von der LED außen ist, das ist nämlich der Pin für den Pluspol.

Schaltplan

Der Schaltplan ist die einfache Version von dem Bauplan. Wenn mann keinen Bauplan hat, dann muss man ihn sich mit dem Schaltplan erarbeiten. Das nennt mann Layouten. In Projekt 3 fangen wir damit an, ohne Baupläne zu arbeiten.

Kurzschluss

Der Kurzschluss tritt dann auf, wenn der Pluspol und der Minuspol aneinander gelötet oder gehalten werden. Dann fließt sehr viel Strom auf einmal, und alles wird dadurch warm. Deine Schaltung wird zwar nicht explodieren aber sie wird nicht gut riechen.
